Amplifier Mini dengan IC LA4440

Daftar Isi [Lihat]

Mini amplifier dengan IC LA4440 ini adalah sangat praktis namun suara yang dihasilkan sangatlah lembut dan mantap.

Nada bass yang dihasilkan pun tidak terkesan menonjok sehingga menjadikan suasana ketika mendengarkan musik menjadi lebih nyaman.

Cukup hingar untuk ukuran ruang tamu pada umumnya atau seluas ukuran ruangan kamar, meskipun berdaya dibawah 20W.

Komponen yang dibutuhkan juga terbilang cukup gampang didapat.

Terdiri dari beberapa capasitor dan dua buah resistor saja untuk rangkaian powernya.

Baca juga • Skema Power Amplifier 150W OCL
• Stereo Headphone Amplifier Circuit

Amplifier Mini dengan IC LA4440

Amplifier mini dengan IC LA4440
Amplifier mini dengan IC LA4440

Daftar komponen:
C1, C2: 47uF/16V
C3, C4: 100uF/16V
C5, C6: 1000uF/25V
C7, C8: 100nF
C9: 220uF/25V
R1, R2: 4R7
IC: LA4440
Speaker: 8 Ohm
Tegangan: 12V minimal 1A

Tone Control Pasif

Pada gambar yang lain saya sisipkan skema tone control pasif.
Mungkin saja sobat akan menggabungkan dengan equalizer lain atau hanya dengan tone control pasif ini.
Baca Juga Skema power amplifier compo polytron grand bazzoke

Bila dirasa nada treble terdengar kurang menonjol atau nada bass yang kurang menghentak, sobat bisa mengganti potensimeter yang ada dengan potensiometer CT seperti yang dibahas pada halaman lain pada blog ini.

Atau baca mengenai modifikasi potensiometer CT disini:
Cara praktis agar bass dan treble lebih mantap

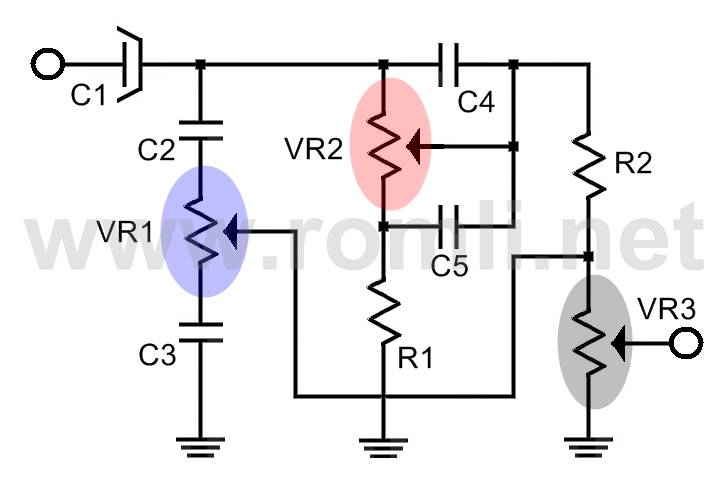

Tone Control Pasif
Tone Control Pasif


Daftar komponen:
C1: 4,7uF/10V
C2: 2,2nF
C3: 22nF
C4: 10nF
C5: 100nF
R1: 560R
R2: 5,6K
VR1, VR2, VR3: 50K

Untuk stereo, buat 2 rangkaian yang sama.

Input sinyal inpunya melalui C1 dan untuk outputnya melalui kaki tengah potensiometer VR3.

Kenapa potensiometer saya letakkan pada akhir dari tone control ini?

Ini adalah alasan klasik, untuk menghilangkan suara "dug" ketika kita menghidupkan atau mematikan amplifier, tentunya kita harus menutup volume tersebut pada posisi nol.

Semoga artikel tentang amplifier mini dengan IC LA4440 ini bermanfaat bagi pembaca semua.
Happy Blogging!


Artikel ini adalah pindahan dari blog www.romli.net © All rights reserved.
Skema rangkaian amplifier mini menggunakan IC LA4440, Tone control pasif, skema rangkaian tone control pasif, Amplifier mini dengan IC LA4440, skema subwoofer ic la4440, la4440 amplifier circuit diagram 300 watt, persamaan ic la4440, ic la4440 datasheet, la4440 subwoofer circuit diagram, ampli la4440 dengung, power ic la4440 mono, cara merakit power amplifier 18 watt

Related Posts

13 comments

  1. siti nurjanahFebruary 15, 2015 at 6:04 PM

    Jadi ingat waktu SMP. Ini pelajaran keterampilan elektro. sekarangmah jarang orang rakit-0merakit komponen, sudah banyak yang instan...

    ReplyDelete
  2. Waluyo AgusJanuary 2, 2016 at 1:48 PM

    gan gw mau nanya nih gan.

    1. kok kapasitornya di taro di kutub negatif gan?
    2. kemaren gw udah rangkai kok suaranya sember gan?
    3. kapasitor emang ada yg satuannya nF ya? setau saya sih uF?
    4. Resistor yg 4R7 emang ada ya? kemaren gw nannya di toko elektro adanya yg 4K7 gan?

    ReplyDelete
    Replies
    1. Romli NETJanuary 3, 2016 at 12:51 PM

      1. Kapasitor yan C1 pada
      rangkaian ton pasif? balik saja
      gan, sala gambar berarti, tapi gak masala kok (trims
      reportnya)
      2. Suara sembe bisa dari arus
      trafo yang kurang besar
      atau teganga kurang dar yang
      dibutuhkan ata over gain sumbe musiknya atau
      kualitas musik
      yang buruk.
      3. Ada gan.. nF
      itu singkatan dari "nano"
      Farad kalo uF itu
      "micro" Farad.
      4. Ada gan..
      berarti tokonya
      itu yang kurang lengkap , kalo 4R7 berarti 4,7
      ohm, kalo 4K7
      berarti 4,7K atau 4700
      ohm.

      Delete
  3. Waluyo AgusJanuary 2, 2016 at 1:58 PM

    butuh biaya berapa gan bwt bikin rangkaian ini?

    ReplyDelete
    Replies
    1. Romli NETJanuary 3, 2016 at 12:58 PM

      untuk IC LA4440 kisaran harga 15ribuan.. Beda tempat beda harga, gan.. Perkiraan total biaya 60-70rb an..

      Delete
  4. Waluyo AgusJanuary 6, 2016 at 7:05 AM

    Thanks gan udah dijawab pertanyaannya

    ReplyDelete
  5. Waluyo AgusJanuary 6, 2016 at 7:06 AM

    bukan yg C1 gan mksdnya yang c9 gan, kok ditaronya di kutub negatif?

    ReplyDelete
  6. anovry dickyJanuary 17, 2016 at 8:41 PM

    itu tone controlnya mana yang volume.bass.treble?

    ReplyDelete
  7. Pak KosAugust 11, 2016 at 8:30 PM

    Mas...numpang tanya.
    Apa ampli ini bisa untuk ngangkat Horn TOA 25 watt 2x...low impedance..
    terima kasih atas penjelasannya

    ReplyDelete
  8. ridwan loneaMarch 16, 2017 at 10:35 AM

    mas mau tanya ni. Rangkaian untuk penambah bas dan trebel untuk R 5.6k bisa kgak di ganti yang lain,toko elekronik di daerah saya lagi kosong

    ReplyDelete
  9. riyan riyanJune 21, 2017 at 9:46 AM

    mas mau tanya , untuk rangkaian power supply gimana y? tolong jawab di email saya( riyanr670@gmail.com)

    ReplyDelete
  10. UnknownAugust 24, 2018 at 12:33 AM

    memang mudah dan sederhana utk pembuatan amplifier dg ac la 4440...dulu saat smp sdh buat, dan sekarang pakai lagi dg seri ic seri tsbt
    namun saya cenderung suka yg seti TA 7227 gan, namun barangnya susah didapat....

    ReplyDelete
  11. ali chumaidiNovember 23, 2018 at 6:51 PM

    Jadi inget dulu pernah rakit ni barang, punya ronica,, suara nya mantep,, smooth

    ReplyDelete
