Cara Memasang Crossover Pasif 3 Way


Cara Memasang Crossover Pasif 3 Way - Artikel ini saya tulis karena ada seorang teman bertanya kepada saya tentang cara untuk memasang crosover pasif 3 way atau 3-way passive crossover yang berarti crossover dengan 3 out, yaitu masing-masing untuk speaker woofer, speaker middle dan speaker tweeter.
Rangkaian crossover ini bekerja tanpa memerlukan catu daya dalam pergoperasiannya jadi dinamakan rangkaian pasif.
Adapun letak pemasangannya adalah pada output power amplifier (di dalam kotak suara / salon).

Fungsi Crossover

Rangkaian crossover pasif ini dibentuk dari beberapa komponen pasif dan dirangkai sedemikian rupa (HPF, BPF, LPF) untuk difungsikan sebagai pemisah nada.

Yang mana HPF (High Pass Filter) filter untuk melewatkan nada tinggi / treble saja.
BPF (Band Pass Filter) melewatkan nada tengah / middle saja.
LPF (Low Pass Filter) melewatkan nada rendah / bass saja.

Sederhananya adalah agar nada yang diproduksi dari amplifier terdengar di speaker yang seharusnya, Nada bass terdengar di speaker woofer, nada tengah di speaker middle dan nada tinggi di speaker tweeter..
Baca Juga Tone control sederhana dengan bass dan treble yang mantap

Apa yang terjadi bila speaker tidak menggunakan crossover?

Contoh.. Pada speaker tweeter yang tidak menggunakan crossover , maka akan masih terdengar nada bass di speaker tweeter tersebut padahal speaker tweeter adalah difungsikan untuk mengeluarkan nada tinggi saja.

Seharusnya hal semacam ini tidak boleh terjadi.

Dampak dari nada bass (nada rendah) yang masuk pada speaker tweeter ini adalah, speaker tweeter tersebut akan bekerja diluar range-nya sehingga seperti memaksa dan akan mengakibatkan cepat panas di spulnya sehingga cepat putus.

Contoh penggunaan crossover sederhana yang biasa kita gunakan adalah pemasangan kapasitor non-polar pada speaker tweeter.
Pada kapasitor tersebut terpasang secara seri (couple) dan pada kapasitor yang terpasang secara seri ini adalah konfigurasi HPF (High Pass Filter) yang hanya melewatkan frekuensi tinggi saja dan sebaliknya akan meredam frekuensi rendah.

Cara Memasang Crossover Pasif 3 Way

Kembali pada pembahasan awal, yaitu cara memasang crossover pasif.

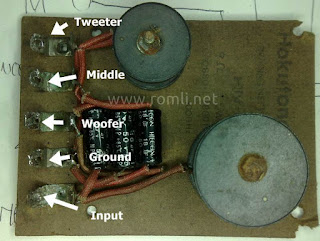

Seperti yang telah terlihat pada crossover yang telah saya foto, disitu tanda port terminal untuk masing-masing speaker sudah tidak terlihat lagi.

Cara memasang crossover pasif 3 way
Cara Memasang Crossover Pasif 3 Way

Dan setelah saya amati dari rangkaian tersebut dan saya bedah hingga terbentuk skema seperti berikut

Cara memasang crossover pasif 3 way
Cara Memasang Crossover Pasif 3 Way

Pemasangan crossover pasif ini biasanya diletakkan di dalam box speaker.
Nah.. seperti itulah cara pemasangan dan gambaran secara sederhana tentang crossover pasif 3 way.
Semoga bermanfaat..
